LR-319是一款改性有机硅纯丙共聚乳液，采用无皂聚合工艺，乳液具有优异的早期耐水性和耐黄变性能。

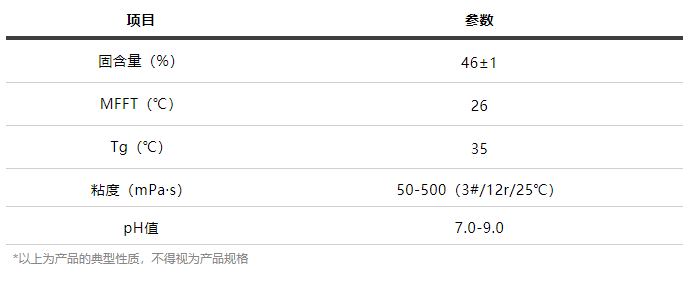

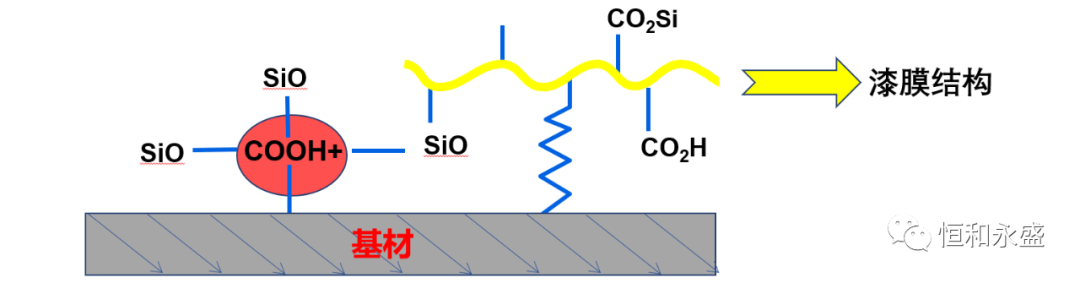

* 优异的耐水白和水白恢复性
* 干湿膜色差低

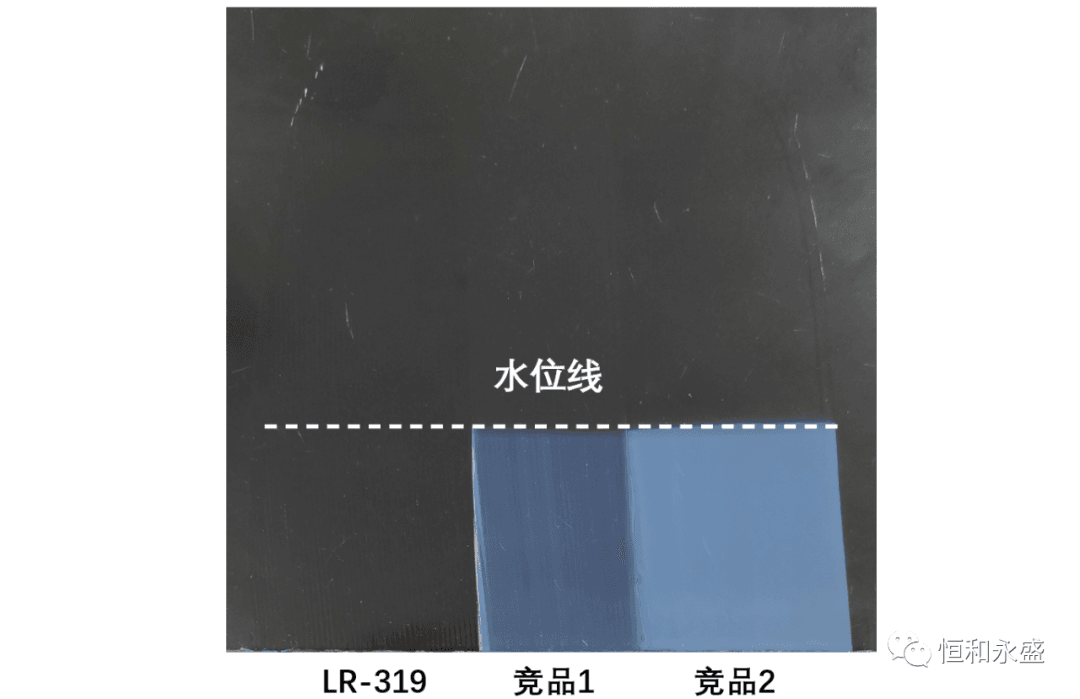

测试方法：LR-319与竞品乳液用100μm的线棒刮涂在玻璃板上，在温度23°c±2°c，湿度50%±5%的恒温恒湿房养护24h，然后泡水48h，观察水白情况。
测试小结：竞品1与竞品2泡水部分均泛白，而LR-319没有明显泛白现象，故LR-319的初期耐水性明显好于竞品。

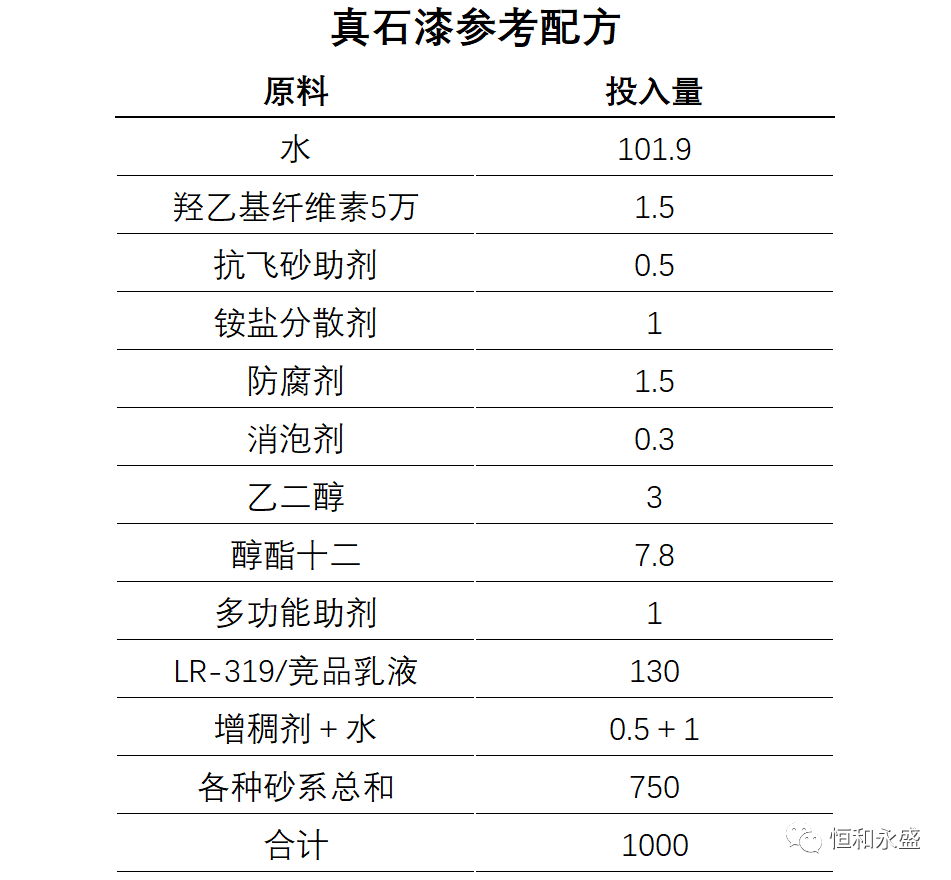

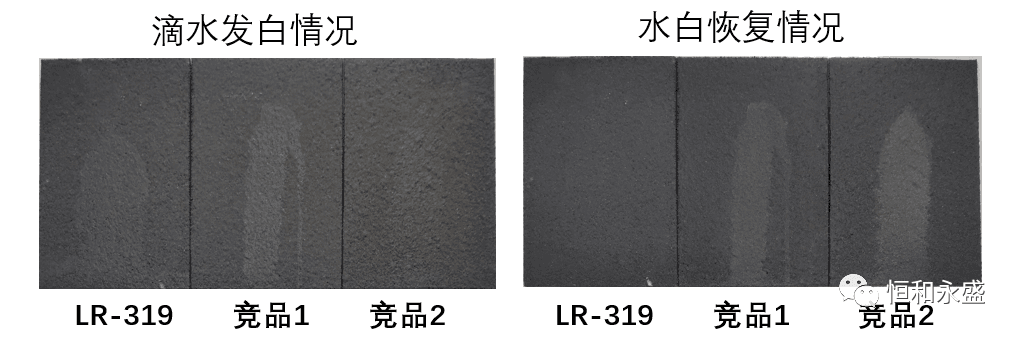

测试方法：按照参考配方制成真石漆板，在温度23°c±2°c，湿度50%±5%的恒温恒湿房养护24h后，滴水18h，再放于常温养护4h，观察滴水发白情况以及水白恢复情况。
测试小结：由实验测试结果可以看出，滴水后LR-319发白程度比竞品轻，水白恢复性能也优于竞品。

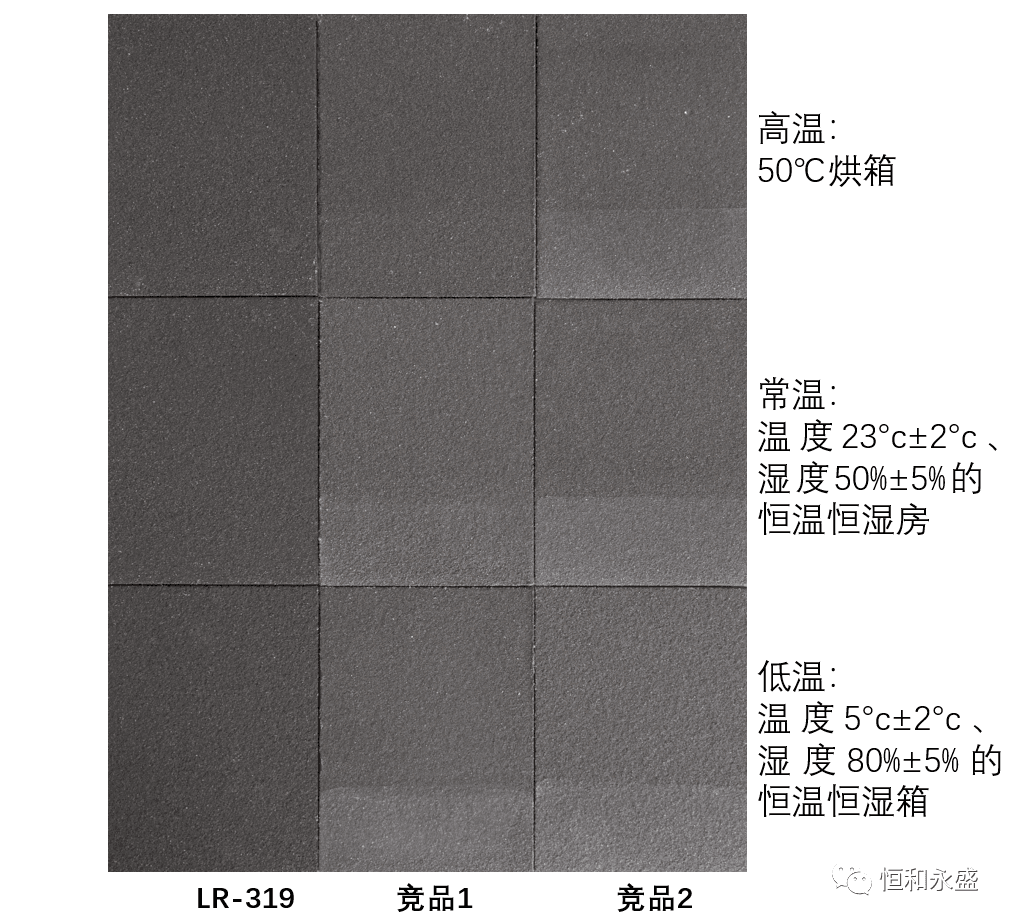

测试方法：按照参考配方制成真石漆板，在高温、常温、低温三种不同环境下养护24h，然后泡水24h，观察展色、高低温色差及水白恢复情况。
测试小结：由实验测试结果可以看出，LR-319的展色性和高低温色差、耐水性比竞品好。

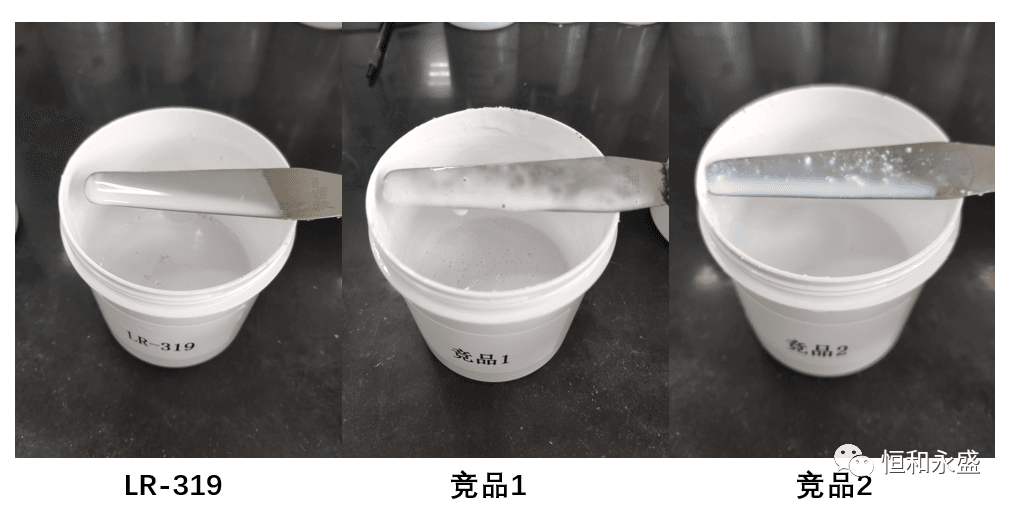

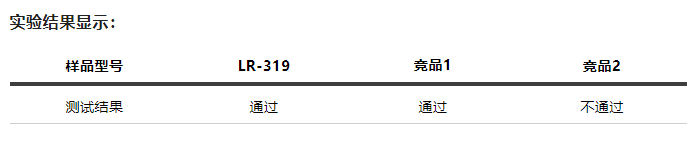

测试方法：根据参考配方制备真石漆，加入同等量的乳液与助剂，将转速提高至2500RPM，在室温状态搅拌2h后，随时观察乳液状态，记录乳液发生絮凝、破乳的时间，状态良好，则视为通过。
测试小结：LR-319乳液无发生絮凝、破乳，液体状态良好，通过测试，故LR-319有优异的机械稳定性。

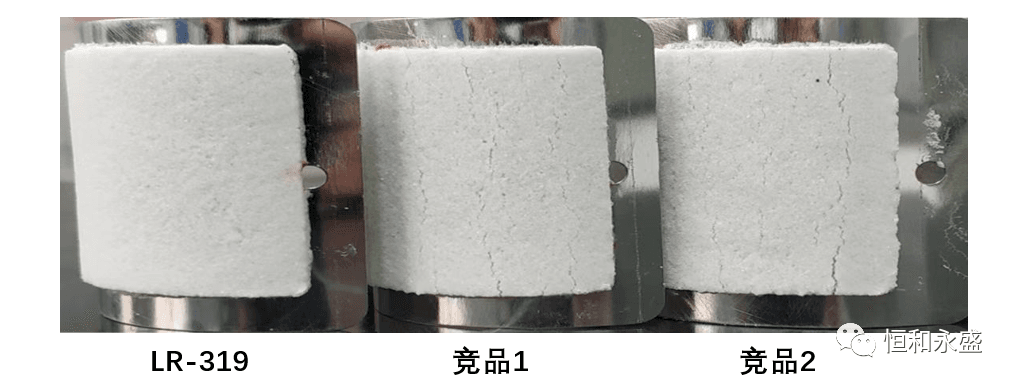

测试方法：根据参考配方制备真石漆，按国标JG/T 24-2018测试，刮涂在马口铁上，制备5个试件，在温度23°c±2°c，湿度50%±5%的恒温恒湿房养护14天后，测试柔韧性。

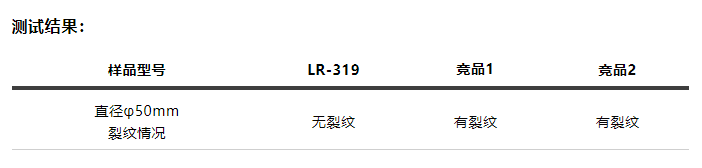

测试小结：LR-319直径φ50mm无裂纹，竞品均有裂纹，故LR-319的柔韧性比竞品好。

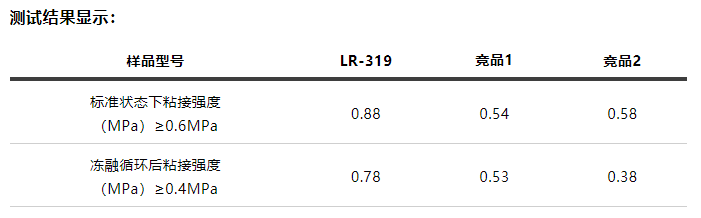

测试方法：根据参考配方制备真石漆，按国标JG/T 24-2018测试，把真石漆刮涂在砂浆块上，制备12个试件，在温度23°c±2°c，湿度50%±5%的恒温恒湿房养护14天后，测试粘结强度。
测试小结：由测试结果显示，LR-319标准状态下粘接强度≥0.6MPa，冻融循环后粘接强度≥0.4MPa，通过国标JG/T24-2018标准，而竞品未能通过国标，故LR-319粘结强度比竞品佳。

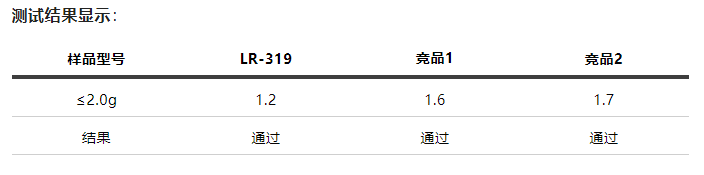

测试方法：根据参考配方制备真石漆，按国标JG/T 24-2018测试，真石漆刮涂在砂浆块上，制备5个试件，在温度23°c±2°c，湿度50%±5%的恒温恒湿房养护4天后，再放入50°恒温箱中2天，取出在温度23°c±2°c，湿度50%±5%的恒温恒湿房养护1天后，测试吸水量。
测试小结：由测试结果显示看出， LR-319与竞品吸水量均小于2g，均能通过国标。

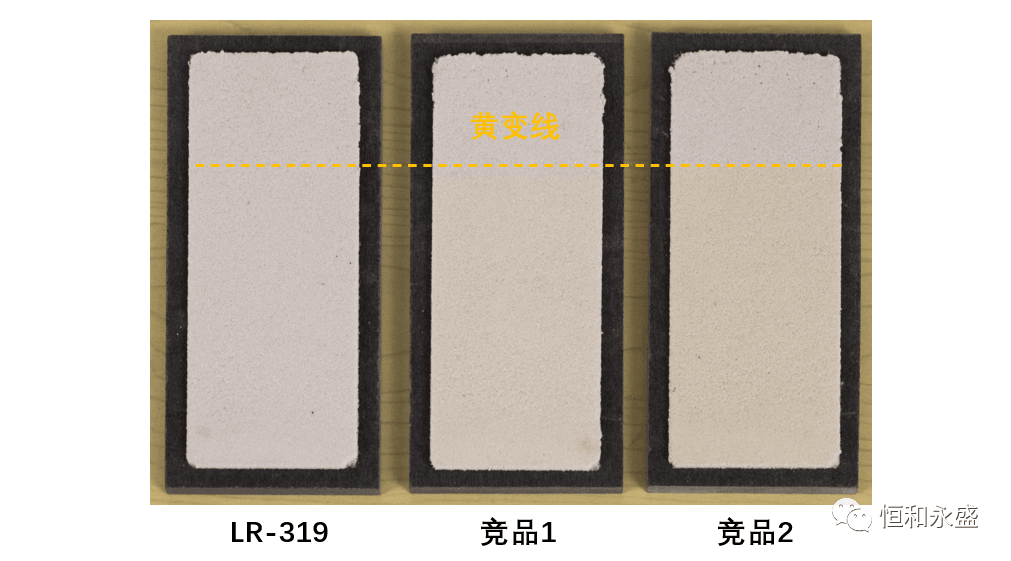

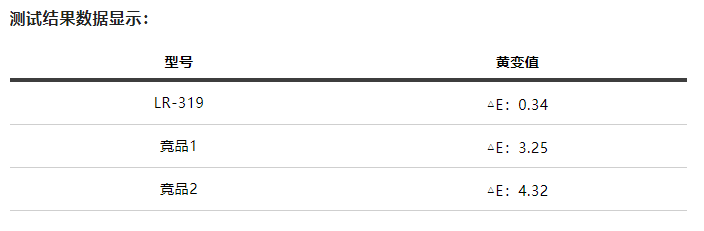

测试方法：按照配方制备真石漆样板，在常温养护7天后，取出放入氙灯光照600h， 观察真石漆板表面变化并用色差仪测试黄变值。
测试小结：LR-319涂层不开裂、不起鼓、不剥落，粉化为0级，变色≤1级，而竞品变色＞1级，故LR-319乳液具有优异的耐黄变性能，可应用于白色和浅色真石漆。
详细产品信息，欢迎联系咨询：
江经理：18910037129（微信同号）
刘先生：18818910001（微信同号）
